Broadband RF Switches

Broadband RF Switches

Key Features

  • Wideband support with a frequency range from 0 Hz to 67 GHz
  • Industry-leading insertion loss, isolation, linearity and settling time
  • HaRP™ technology enhancement reduces gate lag and insertion loss drift
  • Best-in-class ESD and reliability
pSemi Catalog

RF Product Catalog

View the pSemi 2023–2024 Product Catalog to see our complete RF product portfolio.

Product Store Datasheet Description Freq. Typ. IL (dB) Typ. Iso (dB) P1dB/P0.1dB (dBm) IIP3 (dBm) Max Power Rating (dBm) Max Temp (ºC) Package Package (mm) VDD Range (V) Switching Time ESD HBM (V)
Min Max Min Max Min Max

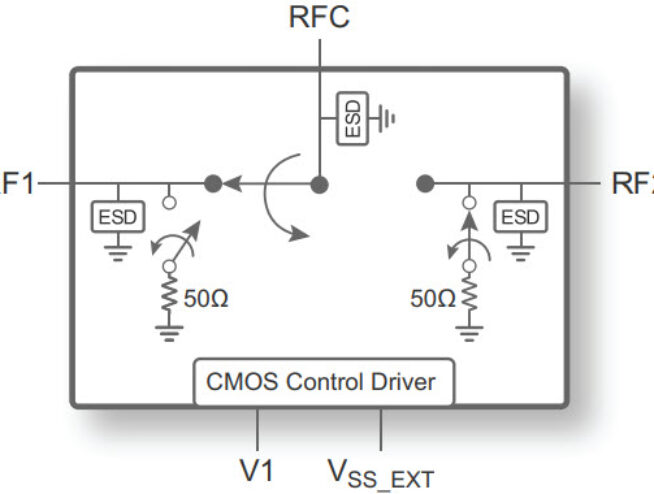

SPDT (A, OR) DC 8 GHz 0.60 1.10 34 56 38.0 / – 62 36 85 20L QFN 4x4 11–15 10 µs 1000

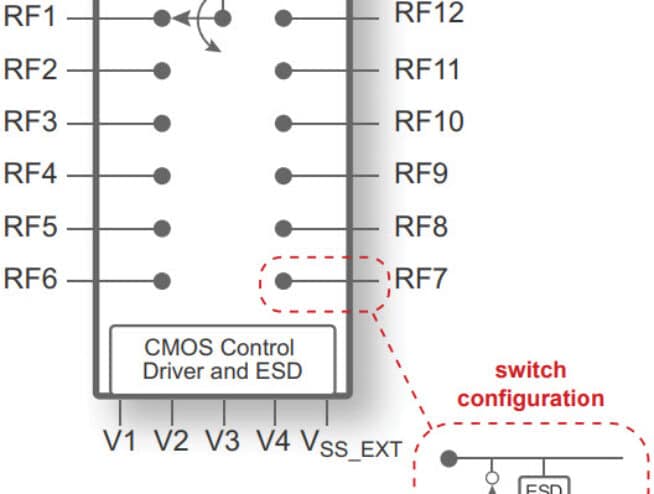

SP12T (A) 9 kHz 8 GHz 0.70 2.40 22 69 40.0 / 37.5 60 33 105 32L QFN 5x5 2.3–5.5 0.232 µs 1000

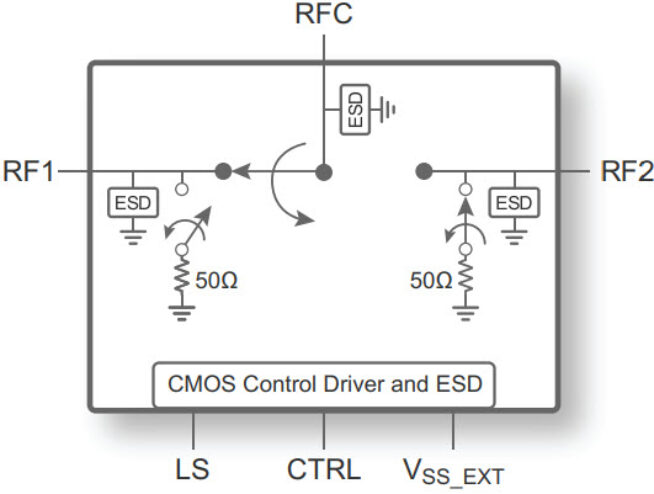

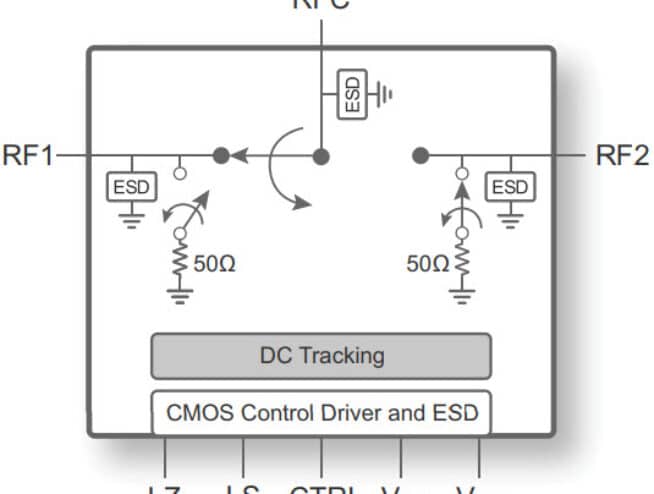

SPDT (A) 9 kHz 13 GHz 0.60 2.00 18 90 39.0 / – 66 36 85 16L QFN 3x3 2.3–5.5 5.5 µs 4000
SPDT (A) 9 kHz 13 GHz 0.60 1.85 17 90 38.0 / – 65 36 85 16L QFN 3x3 2.3–5.5 0.5 µs 3000

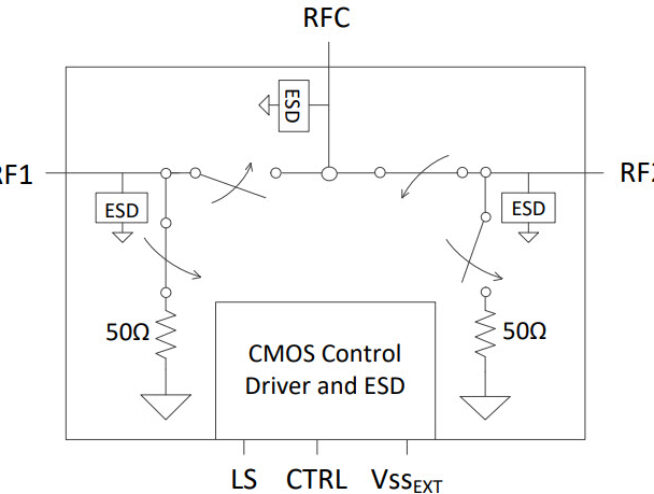

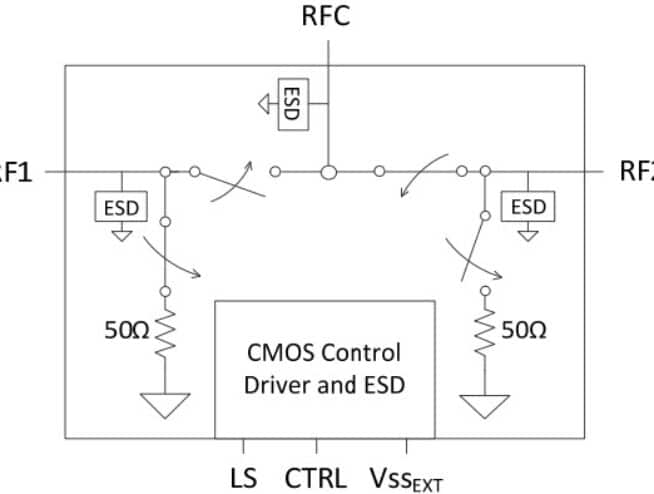

SPDT (A) 9 kHz 26.5 GHz 0.70 5.30 20 80 33.0 / – 59 30 85 29L LGA 4x4 2.3–5.5 3 µs 3500

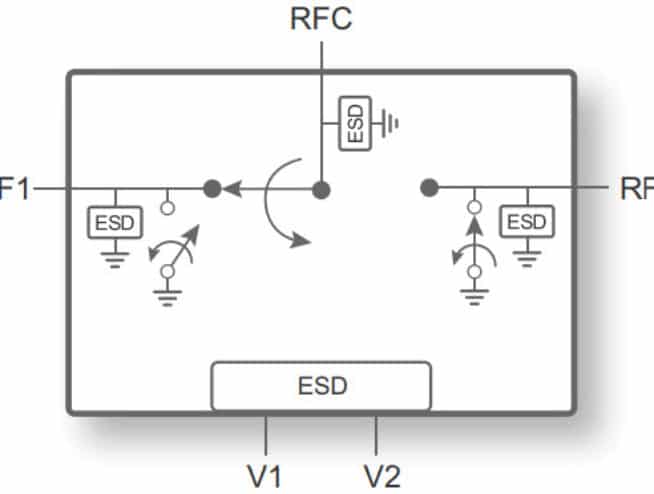

SPDT (R) 10 MHz 40 GHz 0.60 5.50 33 84 32.5 / – 52 27 85 Flip-chip 0.225 µs 2000
SPDT (R) 9 kHz 60 GHz 0.90 2.70 36 80 35.0 / – 48 29 105 Flip-chip 0.008 µs 1000

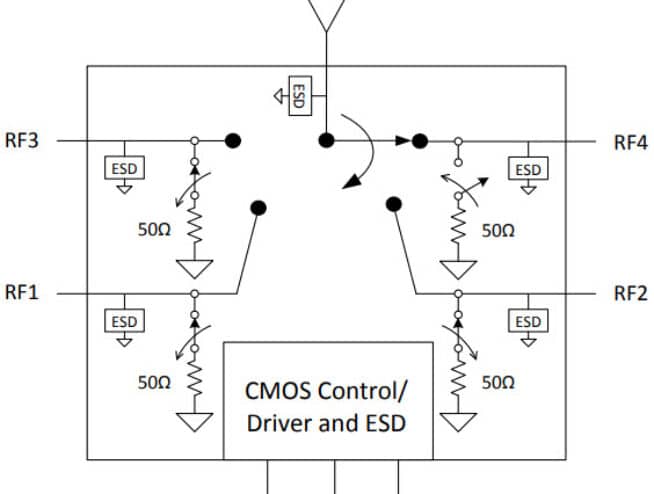

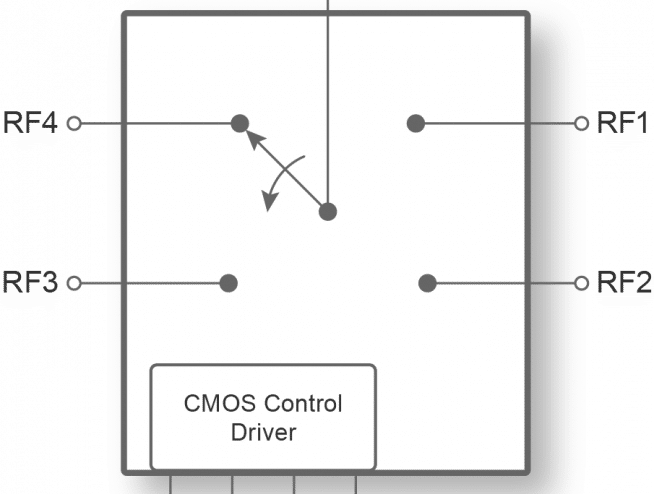

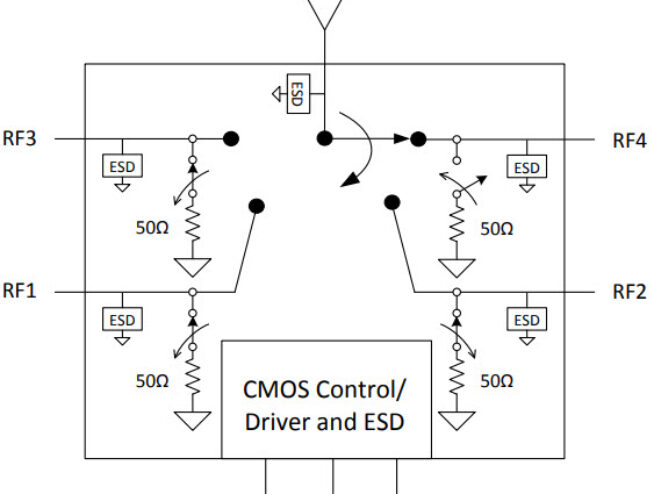

SP4T (A) 10 Hz 8 GHz 0.70 1.20 27 84 33.0 / – 58 30 85 32L LGA 5x5 3.0–3.6 5 µs 2000

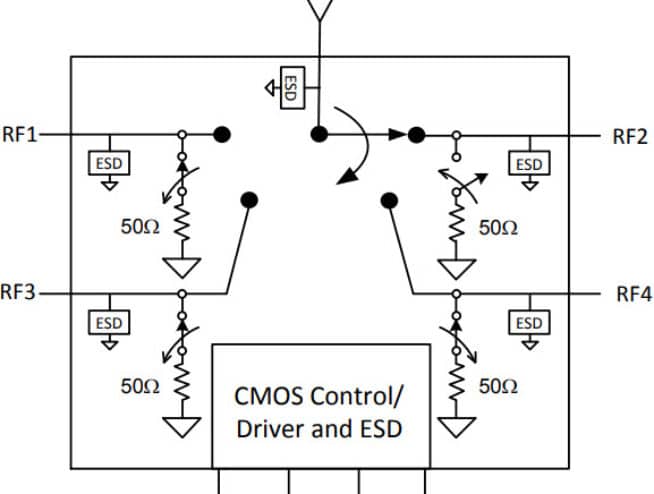

SP4T (A) 9 kHz 18 GHz 0.70 3.90 27 90 33.0 / – 58 30 85 29L LGA 4x4 2.3–5.5 3 µs 3500
SP4T (A) 9 kHz 18 GHz 0.70 4.10 29 90 33.0 / – 59 30 85 29L LGA 4x4 2.3–5.5 0.5 µs 2500
SPDT (A) 9 kHz 8 GHz 0.60 0.85 36 90 39.0 / – 66 36 85 16L QFN 3x3 2.3–5.5 5.5 µs 4000

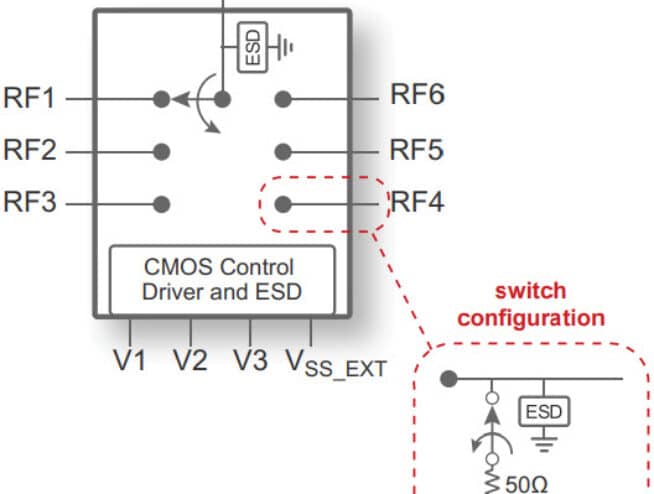

SP6T (A) 9 kHz 8 GHz 0.70 1.60 30 68 40.0 / 37.5 60 33 105 24L QFN 4x4 2.3–5.5 0.21 µs 1000

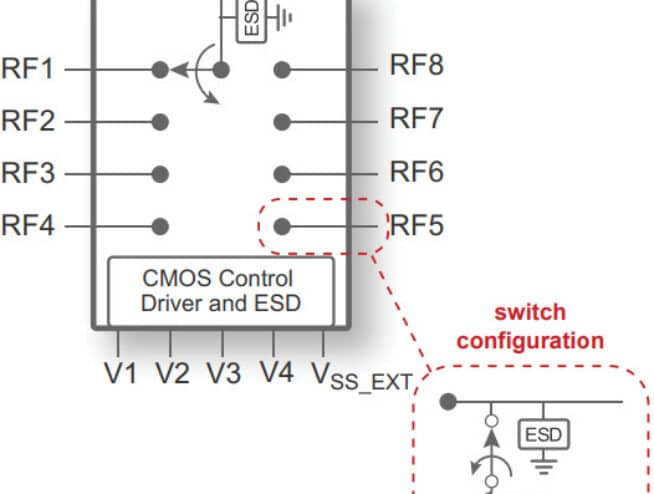

SP8T (A) 9 kHz 8 GHz 0.70 1.60 30 85 40.0 / 37.5 60 33 105 24L QFN 4x4 2.3–5.5 0.227 µs 1000
  SP4T (R) 9 kHz 67 GHz 1 4.5 22.5 46 33.5 / 28 49 30 105 Flip-chip 3.15–3.45 60 ns 2000
  SP4T (R) 9 kHz 52 GHz 1.1 3.8 23 41 35.0 / 27.0 48 29 105 20L LGA 3×3 3.15–3.45 60 ns 2000
